49寸拼接屏的常见拼接方式讲解

2019-04-01

49寸拼接屏的常见拼接方式讲解

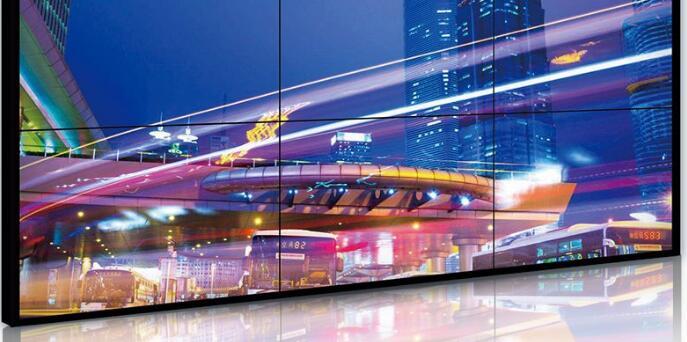

49寸拼接屏可以采用外拖拼接控制器式来拼接,外拖拼接控制器又可以称为大屏幕拼接显示墙控制器或显示拼接器、电视墙拼接器,其主要功能是将一个完整的图像信号划分成N块后分配给N个视频显示单元,例如背投单元,完成用多个普通视频单元组成一个大屏幕,这种大屏幕有的是由无缝拼接屏构成的,给人视觉更好。


49寸拼接屏采用嵌入式拼接法,嵌入式无缝拼接屏的工作原理是各个拼接单元拥有独立的视频处理模块,通过矩阵将完整的信号输送到各个单元,并各自进行视频处理,分割出自己应该显示的那一部分,并将这一部分信号放大后显示,实现大屏幕拼接显示墙的目的。由于是各自处理,所以拼接的单元数理论上可以是无限。

49寸拼接屏还会采用PCI插卡式来拼接,PCI插卡式的工作原理是通过工控机,利用一块多屏拼接卡,先将一个完整的视频图像分割成M*N个子视频信号,再将这些子视频信号分别传送给拼接幕墙上的各个对应单元,实现大屏幕拼接显示墙的目的。它可以支持多种视频设备的同时接入,达到液晶无缝拼接屏幕的功能要求。“之所以称为外拖,是因为这类拼接幕墙分为两个独立的部分,一部分是显示部分,这可以由普通的大屏幕拼接显示墙单元如LCD液晶拼接屏组成;另一部分是这台拼接控制器,它的功能是实现多个物理输出组合成一个分辨率迭加后的显示输出,使达到无缝拼接屏幕的效果,显示一幅图画。
