浅谈大屏幕拼接显示墙的拼接处理器
- 2019-11-11-

浅谈大屏幕拼接显示墙的拼接处理器

大屏幕拼接显示墙的拼接器处理器(又称图像处理器)是拼接屏系统的关键设备。它支持在大屏幕显示屏上显示不同像素的图像,以及支持在拼接屏上对任何打开的窗口进行窗口放大或缩小和跨屏显示等操作。下面就来对大屏幕拼接显示墙的拼接处理器作个简单的介绍。

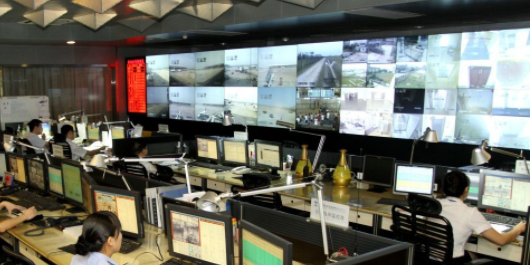

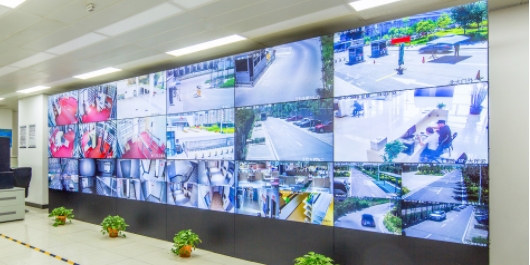

大屏幕拼接显示墙的拼接器处理器是将一个完整的图像信号分成N个块分配给N个视频显示单元(液晶显示单元),再配上若干个普通的视频单元组成一个大屏幕动态图像显示屏,可以同时支持多种视频设备的访问,如:SDI、摄像机、卫星接收机、机顶盒等,标准计算机VGA\DVI\HDMI信号。拼接处理器可以将多个物理输出信号组合成为具有分辨率叠加后的超高分辨率显示输出,使大屏幕拼接显示墙形成超高分辨率、超高亮度和超大显示尺寸的显示屏,并在大屏幕拼接显示墙对多个信号源(网络信号、RGB信号和视频信号)进行打开窗口、移动画面、放大和缩放画面等多种操作方式进行显示。

大屏幕拼接显示墙的拼接处理器一般分为两种类型:内置嵌入式液晶拼接器、外部拼接控制器。内置的嵌入式液晶拼接设备只能用于液晶面板。其特点:集成液晶驱动、电源、图像显示和串口控制等,信号全部是通过硬件进行处理,更加的稳定可靠,系统启动的时间也更短,有效的避免了病毒干扰,价格很实惠;大屏幕拼接显示墙的外部拼接控制器的应用范围更为广泛,可用于投影机的拼接、液晶显示单元的拼接,背投拼接等。其特点:纯硬件的设计没有操作系统,开机就可以运行,模块化的设计,功能比较的齐全,但价格昂贵。
