背光液晶46寸拼接屏系统的介绍
- 2020-02-21-

背光液晶46寸拼接屏系统的介绍

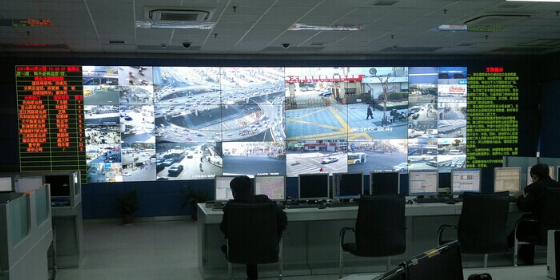

背光液晶46寸拼接屏系统显示部分为矩阵式拼接大屏,由46英寸超窄边LCD背光液晶屏构成总控。其技术配置为16:9液晶分辨率1366 x 768、亮度700cd/m2、对比度2400:1;灰阶响应时间为6毫秒;;2块屏之间物理接缝不大于6.5mm;标配有HDMI输入选配有DVI- D和VGA、BNC等输入接口;背光液晶46寸拼接屏能够365 x7 x24小时长时间工作,平均寿命≥50000小时,低功耗背光灯寿命(约) 50000h。


背光液晶46寸拼接屏主机系统结构:1.输入模块:信号输入区域共有8个槽位支持5种类型的输入模块,可支持1920x1080x60p 分辨率。2.输出模块。信号输出区域共有8个槽位。经过HD SDI-HDMI转换,可实现一个信号在整个背光液晶46寸拼接屏上进行跨屏显示。3.信号控制与辅助模块。提供4路独立的HDSDI监看信号输出以及2对模拟立体声输出,以及2个千兆以太网接口和2个接口用于远程控制管理。

背光液晶46寸拼接屏系统控制:该模块用来定义和配置调整拼接屏窗口布局、信号源调用、模板调用以及输出分辨率、输出比例、输出尺寸、图像质量、报警设置、网络设置、UMD、音柱、Tally、矢量图、信号检测等实时信息显示等内容,使用户可以更好的控制背光液晶46寸拼接屏。
