液晶46寸拼接屏的拼接控制器概述
- 2020-08-24-

液晶46寸拼接屏的拼接控制器概述

液晶46寸拼接屏的拼接控制器也被称为图像拼接控制器、多屏图像处理器等。它是用于将某单路视频图像拆分为多路子图像,并将每一路子图像分别送往各对应的显示单元,从而以多屏幕拼接的形式整体显示大幅面的原始图像。随着拼接处理功能的不断扩充与强化,简单的拼接控制器进一步演化为具有一定智能分析处理能力的多屏处理系统,可以将网络视频信号、分量视频信号、HD-SDI数字高清视频信号、计算机VCA信号以及DVI信号等对应的视频图像在液晶46寸拼接屏的任意位置以任意尺寸开窗显示,并可进行移动、缩放等控制操作。

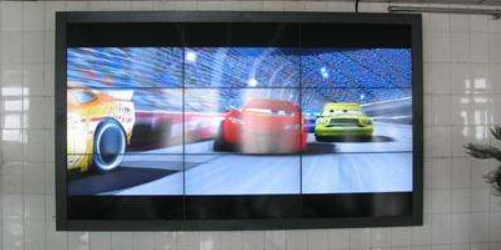

在液晶46寸拼接屏中,简单的图像拼接控制器是将某一路视频图像在水平及垂直方向分别拆分为2或3段,从而形成4个(对2*2拼接)或9个(对3*3拼接)子图像块,再通过像素插值算法将这4个或9个子图像块放大到液晶46寸拼接屏显示单元满屏显示时,所需要的像素分辨率,并分别送往4个或9个对应的独立监视器去显示。此时,由于液晶46寸拼接屏中显示图像的一个等效像素其实是4或9个物理像素的组合,因此虽然图像的幅面加大了,但图像的分辨率并不能实质性地提高。而对于4K超高清视频源来说,若将其拆分为4个子图像并送往4个对应的高清显示屏时,则可以保证每一个高清显示屏都能以其更佳物理分辨率进行显示,4个显示屏拼接后就可达到原始的4K超高清图像质量。
